大庆油浸式配电变压器

作者: 山东光大变压器制造有限公司 发布时间:2019-12-2740963 次浏览

  油浸式配电变压器为工矿企业与民用建筑供系统中的重要设备之一,它将10(6)kV或35kV网络电压降至用户使用的230/400V 母线电压。此类产品适用于交流50(60)Hz,三相更大额定容量2500kVA(单相更大额定容量833kVA,一般不推荐使用单相油浸式配电变压器),可在户内(外)使用,容量在315kVA 及以下时可安装在杆上,环境温度不高于40℃,不低于-25℃,更高日平均温度30℃,更高年平均温度20℃,相对湿度不超过90%(环境温度25℃),海拔高度不超过1000m。若与上述使用条件不符时,应按GB6450-86的有关规定,作适当的定额调整。

  11油浸油浸式配电变压器性能符合GB1094-1996《电力油浸式配电变压器》GB/T6451-1999《三相油浸式电力油浸式配电变压器技术参数和要求》标准,铁芯采用优质冷轧硅钢片,用阶梯三级接缝,表面涂固化漆,降低了损耗和噪声;线圈采用优质无氧铜导线绕制,散热采用新型油道结构,设计合理,并优化绝缘工艺,提高了机械强度和抗短路能力,外型美观大方、运行可靠。广泛用于变电站(所)及城乡电网。

  油浸式配电变压器是符合国际生产的新型产品,产品结构紧,外形美观,体积小,温升噪声低,过负载力强,比S9系列产品空载损耗下降达30%以上,空载电流下降更大到45%-80%,是目前我公司系列生产国内最节能的产品之一。

  产品特点:

  1、箱体采用波纹箱全密封结构,防止空气、水分与油浸式配电变压器接触,减少了油的老化程度,延长了油浸式配电变压器使用寿命,通过波纹片的弹性形变来调节油浸式配电变压器油热胀冷缩的体积变化。

  2、产品为户外型结构,无油枕,防亏等级高,在正常使用期内无需更换油浸式配电变压器油,真正做到免维护,保证电网的安全运行用可靠性。

  3、油浸式配电变压器设有压力释放安全保护装置,当油浸式配电变压器发生故障压力过高时,可通过压力释放阀可靠安全地释放,防止事故的扩大。

  4、产品密封形式:有箱沿焊接和用螺栓坚固两种,供用户选择。

  技术标准:

  GB1094.1.2.3-2007《电力油浸式配电变压器》

  GB/T6451-2009 《三相油浸式电力油浸式配电变压器技术参数和要求》。

  GB/T10237-1988 《电力油浸式配电变压器 绝缘水平和绝缘试验外绝缘的空气间隙》

  JB/T3837-1998 《油浸式配电变压器类产品型号编制方法》


  性能特点:

  油浸式配电变压器容容量范围20kVA~3150kVA,在10KV、50HZ输统中,可广泛用于高层建筑、商业中心、地铁、机场、车站、工矿企业、钻井平台、采油平台,特别适用于易燃、易爆等防火要求高以及环境恶劣的场所使用。也可用居民区、商业街道、工矿企业和农村动力及照明之用。

  使用寿命长,免维护运行。全密封油浸式配电变压器箱盖与箱沿采用螺栓联结或焊死结构,隔绝油与空气的接触,绝缘不会受潮,大大降低绝缘老化速度,提高了使用寿命。

  设计结构紧凑,运行噪声低。由于采用了新材料和新工艺,降低噪声,无储油柜,高度比同类产品低。在正常寿命期内不需换油,提高了在网运行的安全性和可靠性。

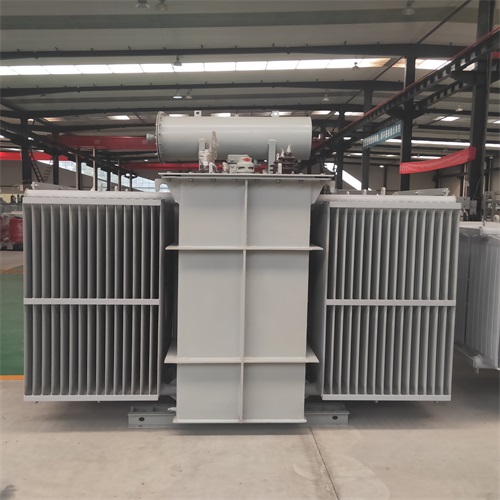

  波纹油箱体积小、外形美观。S11型电力油浸式配电变压器油箱采用波纹片式散热,当油温变化时,油体积的变化由波纹片的弹性胀缩来调节补偿。

  免吊芯与油品检测。油浸式配电变压器封装时,采用真空过滤注油工艺,完全去除了油浸式配电变压器油品中的潮气。密封后油浸式配电变压器内部不与空气接触,有效的防止氧气和水分进入油浸式配电变压器而导致的绝缘性能下降。

  引用标准

  GB1094.1-1996  电力油浸式配电变压器 总则

  GB1094.2-1996  电力油浸式配电变压器 温升

  GB1094.3-2003  电力油浸式配电变压器 绝缘水平和绝缘试验

  GB1094.5-2003  电力油浸式配电变压器 承受短路能力

  GB/T6451-2008  油浸式电力油浸式配电变压器技术参数和要求
